Tipos de sistemas de aspiración industrial para carpinterías
El movimiento de las partículas de madera se produce dentro de las tuberías, debido a la diferencia de presión entre el comienzo y el final de los ductos. De acuerdo con esta diferencia de presión, las instalaciones más utilizadas en la industria de maderas se dividen en:

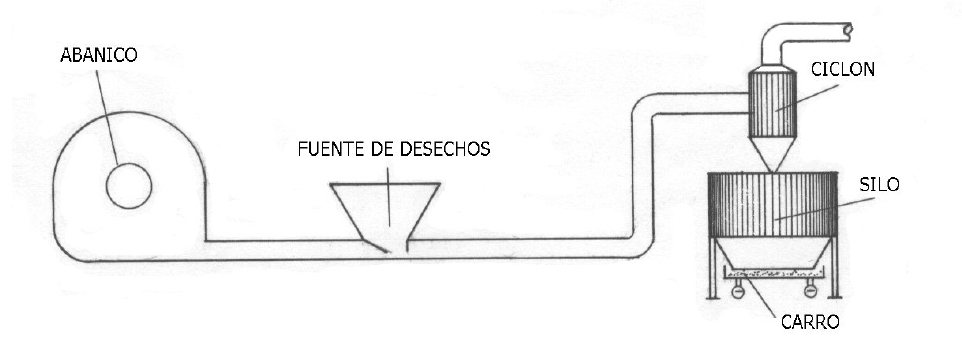

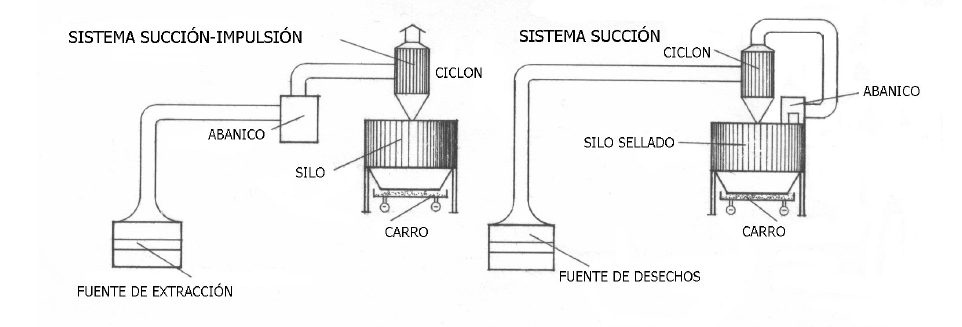

- Succión-impulsión: el material se transporta por succión en la parte delantera de la máquina generadora de residuos hasta el abanico y en la parte restante por impulsión. Este sistema tiene como desventaja que el material pasa por el abanico, con el consiguiente desgaste de éste y el eventual desbalance de las paletas o aspas. Algunas veces no se tiene ciclón separador de las partículas, el cual se sustituye por un depósito rectangular o cuadrado (silo) de gran tamaño, en el cual la descarga se hace a cierta altura para que el material caiga por gravedad y se coloca una ventana superior para la evacuación del exceso de aire.
- Succión total: un abanico es el último componente del sistema y el ciclón separa el aire del material residual; en el centro del ciclón se forma una corriente de aire limpio y por las paredes viaja el material que cae por gravedad al silo, que debe tener un sello hermético.
- Impulsión con tubo Venturi: al contrario del sistema de succión total, el abanico es el primer componente; tiene la desventaja de que la succión es un tanto baja, por lo que se usan generalmente para la evacuación de residuos en una sola máquina, por ejemplo, la sierra cinta del aserradero.
- Independientes: Sistemas móviles con abanico y accesorio para separar el material granulado del aire, tienen bolsa de tela filtrante.
Principios básicos del diseño de campanas
Los colectores o campanas para maquinarias madereras están adaptados para eliminar residuos, más que para captar partículas en suspensión en el aire; por lo tanto, el colector está diseñado para adaptarse a la trayectoria del aserrín y las virutas.- Ubicar el colector o campana, tan cerca de la fuente como sea posible y a la vez requiere
- que se cubra totalmente. En caso de existir el colector, conectarse al ducto del mismo en
- forma hermética.
- Las partículas deben dirigirse directamente al ducto que es donde se tiene
mayor velocidad de transporte. - La velocidad del aire en la fuente y entrada del colector debe ser mayor que la velocidad de proyección de las partículas.

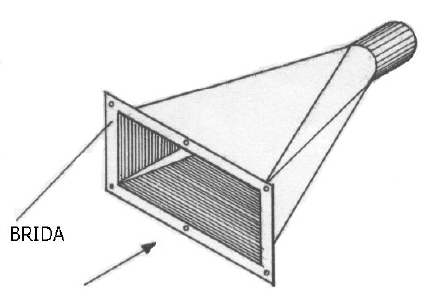

- Al colocar bridas (o “flangers”) en las campanas se elimina succión de áreas innecesarias (en áreas adyacentes sin contaminación) y además se reducen los requerimientos de aire en la campana

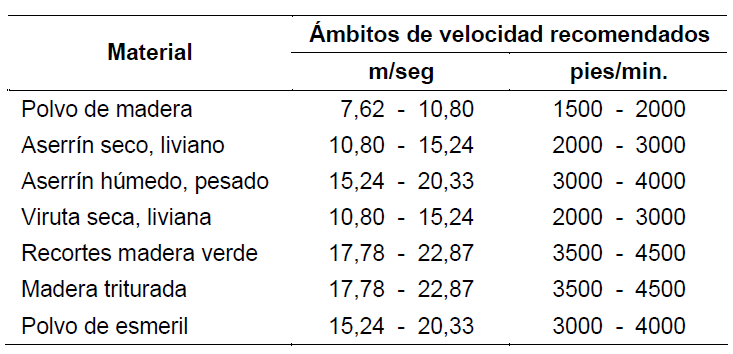

Velocidades recomendadas según materiales
Para el diseño de tuberías en carpinterías o industria que trabajen la madera, es usual la utilización de una velocidad de 19.3 m/s (3800 pies/min). No es conveniente permitir velocidades menores a 17.8 m/s (3500 pies /min).
Codos instalación de aspiración industrial y filtración carpinterías.

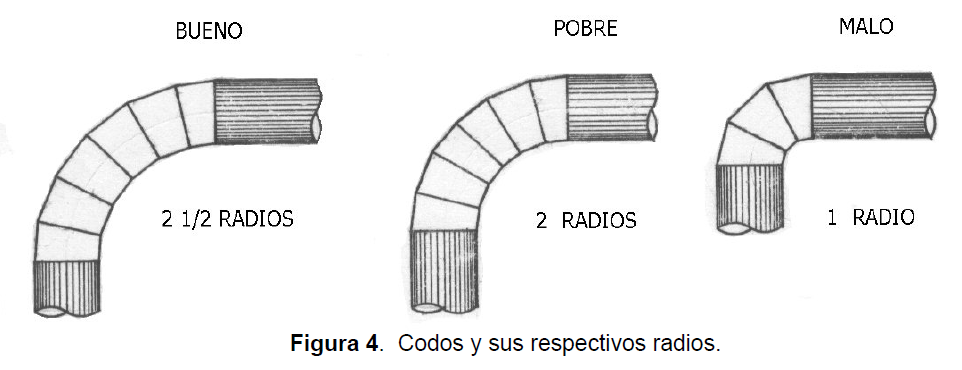

Los codos deben tener un radio mínimo de 2 ó 2.5 veces el diámetro del ducto, para evitar pérdidas por el roce y las turbulencias durante el paso del material. Además, deben tener un número de secciones de acuerdo al radio del codo, para evitar al máximo la fricción ó el roce por las paredes del codo; cuanto mayor sea el número de secciones se produce menor pérdida de presión y
velocidad como consecuencia del roce (Figura 4).
Entradas a las tuberías primarias

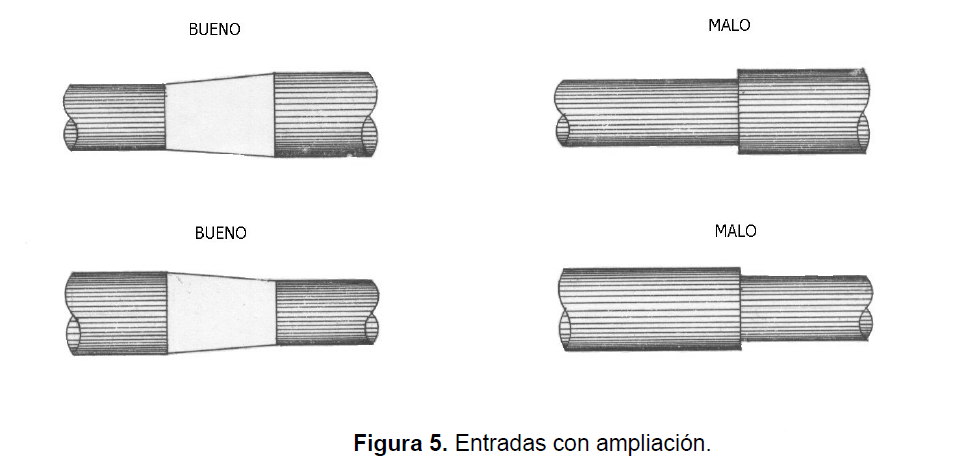

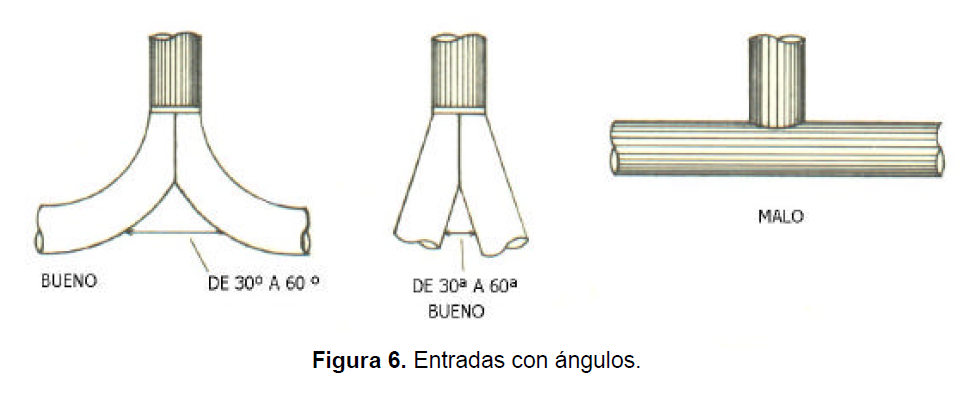

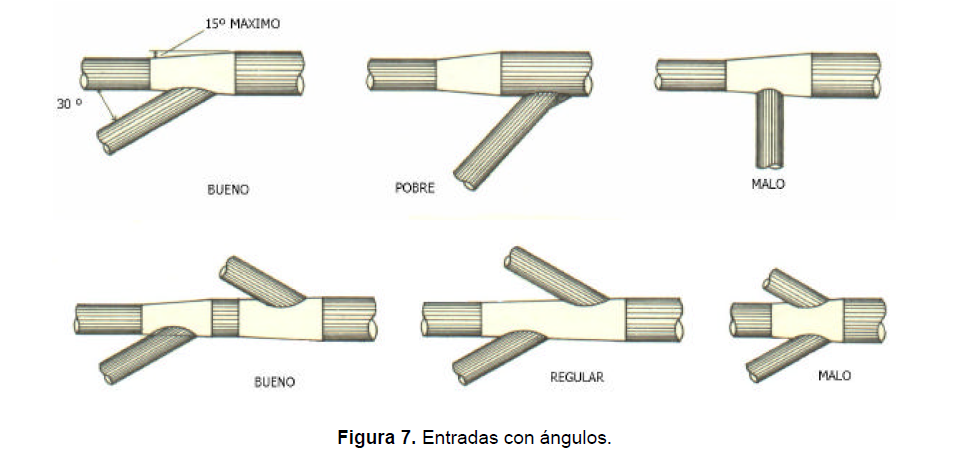

Se recomienda evitar las entradas verticales debido a la turbulencia que causaría. Por lo tanto, se debe procurar un ángulo de entrada a la tubería principal que comprenda entre los 15 a 30 grados; eliminando así muchas pérdidas de presión y velocidad por la turbulencia generada (Figura 6 y 7).
Ciclones para aspiración y filtración industrial en carpinterías
Los ciclones son implementos destinados a separar el exceso de aire de las partículas que éste
trae en suspensión. Se instalan por lo general a la salida del sistema neumático y constituyen un implemento de gran importancia para el sistema (Figura 8).
Se recomienda que la velocidad de entrada de los residuos al ciclón sea de 15.2 m/s (3000

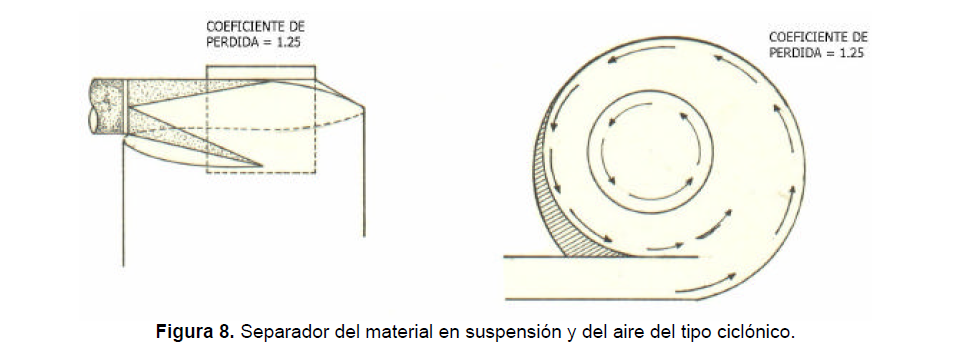

pies/min). Existen ciclones de baja pérdida y los dos diseños de la Figura 8 muestran la solución al problema de la turbulencia en la entrada, reduciendo la pérdida de velocidad del ducto en esa área. Los ciclones más usados para este tipo de instalaciones son los de gran diámetro.
Hay que tomar en cuenta que el ciclón es el elemento que ofrece mayor resistencia dentro del sistema, por lo que su escogencia debe ser cuidadosa, permitiendo que ejerza una buena separación de los diferentes tipos de residuos y a su vez que no cause grandes pérdidas de presión y velocidad. El tamaño del ciclón se determina de acuerdo al caudal de aire, factor que
permite la eficiencia en la separación del material.
Los ciclones no tienen la capacidad de separar totalmente los residuos que viajan con el aire en los ductos, su eficiencia usualmente varía entre el 95% y el 99%. Las partículas más finas logran escapar al ambiente y son las que causan mayor molestia y afecciones entre los pobladores cercanos. Por esta razón, en aquellos casos donde la ubicación de la empresa esté en un sitio con residencias cercanas, es necesario colocar adicionalmente filtros para eliminar dichas partículas finas.
La instalación del ciclón se puede omitir en aquellos casos en que la descarga se realiza a la atmósfera o en grandes depósitos abiertos, donde el efecto soplante del sistema no introduce perturbaciones. Sin embargo, esta práctica debe evitarse por la contaminación que produce al medio.
